Возможность присоединения шинPIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеВА47 60M
Описание

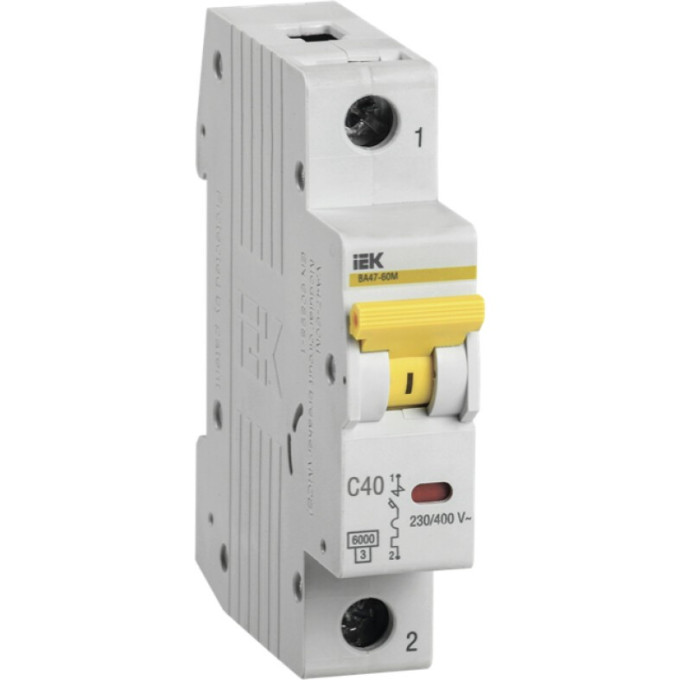

Автоматический выключатель IEK ВА47-60M с номинальным током 40 А предназначен для защиты цепей с высокой нагрузкой — например, вводных линий, мощных электроприборов или распределительных щитов. Характеристика C обеспечивает отключение при 5–10-кратном превышении номинала, что подходит для оборудования с пусковыми токами. Устройство монтируется на DIN-рейку, занимает 1 модуль.
Основные параметры
Номинальный ток: 40 А
Отключающая способность по EN 60898: 6 кА
Класс токоограничения: 3
Рабочее напряжение: 230/400 В (AC/DC)
Тип расцепителя: тепловой и электромагнитный
Время срабатывания в зоне КЗ: 0,1 с
Механическая износостойкость: ≥ 20 000 циклов
Электрическая износостойкость: ≥ 8 000 циклов
Максимальное сечение подключаемого кабеля: 25 мм²
Тип подключения: винтовые зажимы
Возможность присоединения шин: PIN (штырь), FORK (вилка)
Климатическое исполнение: УХЛ4
Диапазон рабочих температур: от –40 до +50 °С
Степень защиты: IP20
Вес одного полюса: ≤ 0,2 кг
Где применяется
Подходит для защиты вводных и распределительных цепей в жилых и общественных зданиях, а также в промышленных щитах. Может использоваться для подключения мощных потребителей — электроплит, сварочных аппаратов, нагревателей. Благодаря широкому температурному диапазону пригоден для установки в неотапливаемых помещениях.
